Detalles del producto
Lugar de origen: China
Nombre de la marca: SFT
Número de modelo: AL150 F2D2/F4D2
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: negotiable
Detalles de empaquetado: Cartón, plataforma
Tiempo de entrega: 20-45days
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 50000pcs/Month
Lubricado: |
Aceite |
Material: |
Acero cromado |
Vibración: |
ZV1, ZV2, ZV3, o por requerimiento |
Grueso (milímetros): |
246 |
Tipo de los sellos: |
Sellado |
Nombre de producto: |
Tipo embrague del rodillo de la manera de AL150 F2D2/F4D2 uno del tope |
Lubricado: |
Aceite |
Material: |
Acero cromado |
Vibración: |
ZV1, ZV2, ZV3, o por requerimiento |
Grueso (milímetros): |
246 |
Tipo de los sellos: |
Sellado |
Nombre de producto: |
Tipo embrague del rodillo de la manera de AL150 F2D2/F4D2 uno del tope |
Un tipo leva del rodillo de la manera del embrague del tope anda sin embragar el transporte del embrague

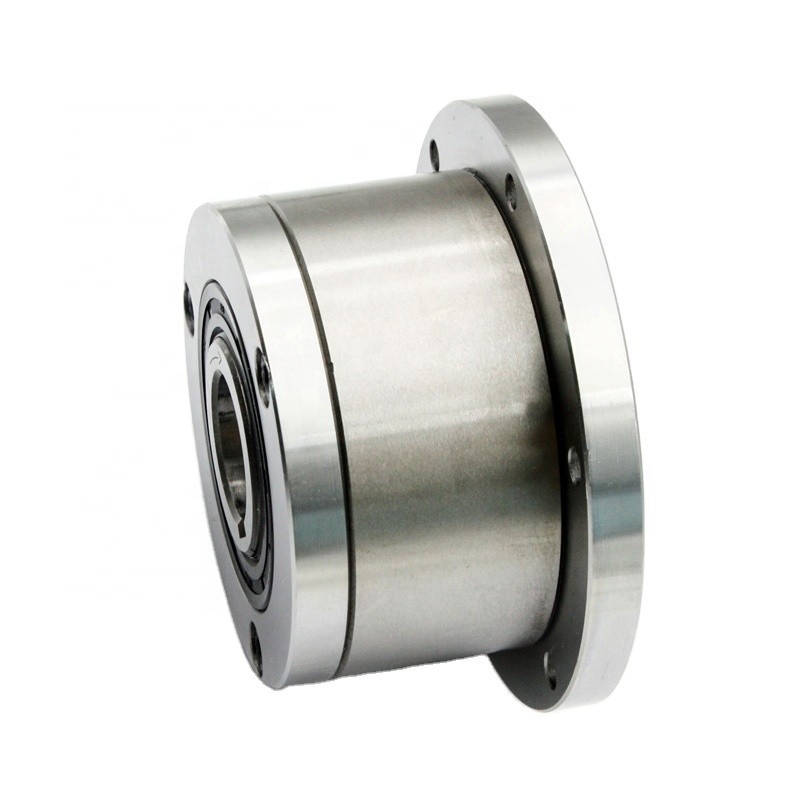

Descripción de producto del tipo embrague del rodillo de la manera de AL150 F2D2/F4D2 uno del tope
Tipos AL. F2D2/F4D2 son tipo del rodillo andan sin embragar, autónomo, sellado y el llevar apoyado, usando dos
160. transportes de la serie. Las unidades son lubrificadas por aceite entregado.
Utilizado sobre todo como el sobrante o poner en un índice de los embragues, la combinación de la cubierta se elige según el tipo
de la impulsión, como se muestra a la vuelta. La cubierta D2 se utiliza para cerrar la unidad. Se equipa de dos tornillos para el relleno del aceite,
dren y nivel. El sello del eje es un tipo de Vring. La cubierta y el sello se han diseñado para ser prueba de aceite con
esfuerzo de torsión mínimo de la fricción.
Recomendamos la unidad nos proveemos montado. Especifique por favor la dirección de la raza interna de la rotación vista de
el reborde D2.
Datos técnicos
| Artículo | AL. F2D2 F4D2 |
| Marca | SUMA |
| Material | GCr15 |
| Tamaño de diámetro interior | 15-250 milímetros |
| Diámetro externo | 62-610 milímetros |
| Anchura (L1) | 42-396m m |
| Esfuerzo de torsión | 55-287500 nanómetro |
| Esfuerzo de torsión de la fricción | 11-6500 Ncm |
| Peso | 0.9-680 kilogramos |
| Plazo de expedición | 15 días |
Dimensión y capacidad
| Tipo | Tamaño | Sobrante de velocidades | Wei | Esfuerzo de torsión de la fricción | ||||||||||||||
|
dH7 (milímetro) |
TKN1 (Nanómetro) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn7 (milímetro) |
L1 (milímetro) |
D5 (milímetro) |
D3 (milímetro) |
z (milímetro) |
O milímetro |
D4h7 milímetro |
t milímetro |
L5 milímetro |
K milímetro |
s milímetro |
f milímetro |
(kilogramo) |
TR (Ncm) |
|
|
AL. F2D2 AL. F4D2 |
12 | 55 | 2500 | 7200 | 62 | 42 | 85 | 72 | 3 | 5,5 | 42 | 3 | 44 | 0,5 | 10,3 | 0,5 | 0,9 | 11 |
| 15 | 125 | 1900 | 6500 | 68 | 52 | 92 | 78 | 3 | 5,5 | 47 | 3 | 54 | 0,5 | 10,3 | 0,8 | 1,3 | 15 | |
| 20 | 181 | 1600 | 5600 | 75 | 57 | 98 | 85 | 4 | 5,5 | 55 | 3 | 59 | 0,5 | 10,8 | 0,8 | 1,7 | 18 | |
| 25 | 288 | 1400 | 4500 | 90 | 60 | 118 | 104 | 6 | 6,6 | 68 | 3 | 62 | 0,5 | 10,5 | 1 | 2,6 | 36 | |
| 30 | 500 | 1300 | 4100 | 100 | 68 | 128 | 114 | 6 | 6,6 | 75 | 3 | 70 | 0,5 | 11,3 | 1 | 3,5 | 48 | |
| 35 | 725 | 1100 | 3800 | 110 | 74 | 138 | 124 | 6 | 6,6 | 80 | 3,5 | 76 | 1 | 11,8 | 1 | 4,5 | 60 | |
| 40 | 1025 | 950 | 3400 | 125 | 86 | 160 | 142 | 6 | 9 | 90 | 3,5 | 88 | 1 | 13,8 | 1,5 | 6,9 | 84 | |
| 45 | 1125 | 900 | 3200 | 130 | 86 | 165 | 146 | 8 | 9 | 95 | 3,5 | 88 | 1 | 13,8 | 1,5 | 7,1 | 94 | |
| 50 | 2125 | 850 | 2800 | 150 | 92 | 185 | 166 | 8 | 9 | 110 | 4 | 94 | 1 | 12,8 | 1,5 | 10,1 | 158 | |
| 55 | 2625 | 720 | 2650 | 160 | 104 | 204 | 182 | 8 | 11 | 115 | 4 | 106 | 1,5 | 16,8 | 2 | 13,1 | 150 | |
| 60 | 3500 | 680 | 2450 | 170 | 114 | 214 | 192 | 10 | 11 | 125 | 4 | 116 | 1,5 | 16,3 | 2 | 15,6 | 160 | |
| 70 | 5750 | 580 | 2150 | 190 | 134 | 234 | 212 | 10 | 11 | 140 | 4 | 136 | 1,5 | 17,8 | 2,5 | 20,4 | 360 | |
| 80 | 8500 | 480 | 1900 | 210 | 144 | 254 | 232 | 10 | 11 | 160 | 4 | 146,3 | 1,5 | 20,3 | 2,5 | 26,7 | 360 | |
| 90 | 14500 | 380 | 1700 | 230 | 158 | 278 | 254 | 10 | 14 | 180 | 4,5 | 161 | 1,5 | 20 | 3 | 39 | 680 | |
| 100 | 20000 | 350 | 1450 | 270 | 182 | 335 | 305 | 10 | 18 | 210 | 5 | 184 | 2,5 | 28 | 3 | 66 | 880 | |
| 120 | 31250 | 250 | 1250 | 310 | 202 | 375 | 345 | 12 | 18 | 240 | 5 | 204 | 2,5 | 28,5 | 3 | 91 | 1200 | |
| 150 | 70000 | 180 | 980 | 400 | 246 | 485 | 445 | 12 | 22 | 310 | 5 | 249 | 2,5 | 31 | 4 | 186 | 1350 | |
| 200 | 175000 | 120 | 750 | 520 | 326 | 625 | 565 | 18 | 26 | 400 | 5 | 328 | 3 | 40 | 5 | 425 | 4200 | |
| 250 | 287500 | 100 | 620 | 610 | 396 | 740 | 680 | 20 | 33 | 480 | 5 | 398 | 3 | 45 | 5 | 680 | 6500 | |
|
ALM. F2D2 ALM. F4D2 |
25 | 388 | 1100 | 2800 | 90 | 60 | 118 | 104 | 4 | 6,6 | 68 | 3 | 62 | 0,5 | 10,5 | 1 | 2,7 | 41 |
| 30 | 588 | 1000 | 2500 | 100 | 68 | 128 | 114 | 6 | 6,6 | 75 | 3 | 70 | 0,5 | 11,3 | 1 | 36,65 | 64 | |
| 35 | 838 | 900 | 2400 | 110 | 74 | 138 | 124 | 6 | 6,6 | 80 | 3,5 | 76 | 1 | 11,8 | 4,7 | 76 | ||
Notas:
1) × máximo 2 T de T = KN
2) Sobrantes de la raza interna
3) Sobrantes externos de la raza
