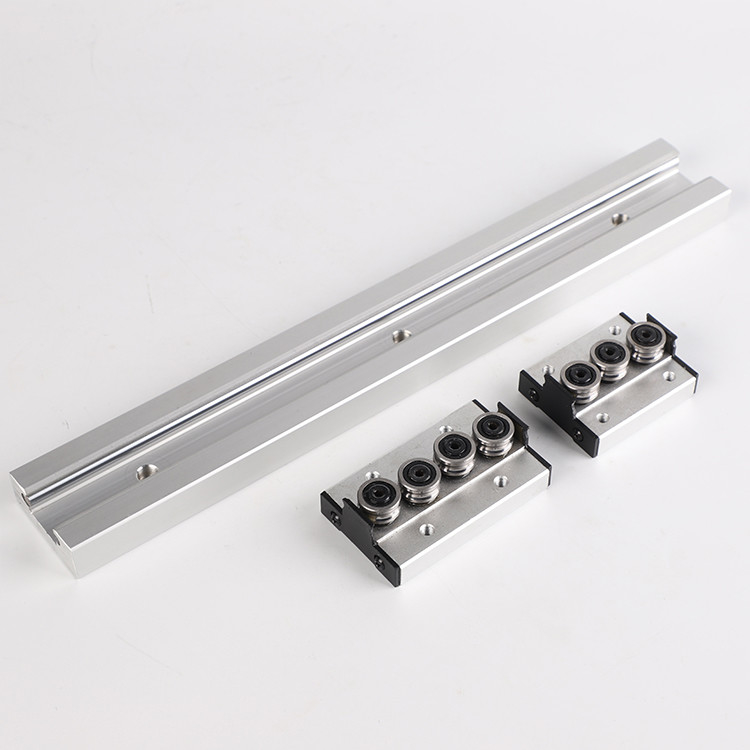

Transporte: Carril de aluminio de la ayuda de /Shaft del carril de la ayuda/guía linear redonda:
Tipos lineares redondos de la guía:
(1), SBR-C12, SBR-C13, SBR-C16, SBR-C20, SBR-C25, SBR-C30, SBR-C35, SBR-C40, SBR-C50;
(2), TBR-C16, TBR-C20, TBR-C25, TBR-C30.
Transportes lineares del bloque de la diapositiva:
(1) SBR12UU/LUU, SBR13UU/LUU, SBR16UU/LUU, SBR20UU/LUU, SBR25UU/LUU, SBR30UU/LUU
SBR40UU/LUU, SBR50UU/LUU;
(2) TBR16UU/LUU, TBR20UU/LUU, TBR25UU/LUU, TBR30UU/LUU
Características de producto:
A. Dynamic y la diferencia estática de la resistencia de fricción es pequeño, que es útil mejorar la velocidad de la respuesta y la sensibilidad del sistema del CNC;
B. El poder de conducción es pequeño, que reduce el consumo de energía;
C. High que coloca exactitud y repetir la colocación de exactitud;
D. Aumentando la carga, la rigidez se aumenta grandemente;
E. Usando rais emparejados de la guía, tiene el efecto de homogeneizar error;
F. Puede soportar la carga de hacia arriba y hacia abajo o tan;
G. El extremo y el lado pueden ser manuales o automáticos lubricados a través de la taza de aceite;
H. Ha simplificado el diseño y la fabricación de estructura mecánica, por lo tanto redujo el coste de fabricación.
Especificaciones
Serie de LSA-A/de LSA-LA
| Modelo |
Dimensiones |
Tamaño del resbalador |
|
Altura
H
|
Anchura
W
|
Longitud
L
|
W2 |
H2 |
B |
C |
S*l |
L1 |
T |
T1 |
N |
G |
K |
d1 |
Especificación de la boca |
| LSA 15 A |
24 |
47 |
56,3 |
16 |
4,7 |
38 |
30 |
M5*11 |
39,3 |
7 |
11 |
4,3 |
7 |
3,2 |
3,3 |
G-M4 |
|
LSA 20 A
LA DEL LSA 20
|
30 |
63 |
72,9
88,8
|
21,5 |
4 |
53 |
40 |
M6*10 |
51,3
67,2
|
7 |
10 |
5 |
12 |
5,8 |
3,3 |
G-M6 |
|
LSA 25 A
LA DEL LSA 25
|
36 |
70 |
81,6
100,6
|
23,5 |
5,5 |
57 |
45 |
M8*16 |
59
78
|
11 |
16 |
6 |
12 |
5,8 |
3,3 |
G-M6 |
|
LSA 30 A
LA DEL LSA 30
|
42 |
90 |
97
119,2
|
31 |
7 |
72 |
52 |
M10*18 |
71,4
93,6
|
11 |
18 |
7 |
12 |
6,5 |
3,3 |
G-M6 |
|
LSA 35 A
LA DEL LSA 35
|
48 |
100 |
111,2
136,6
|
33 |
7,5 |
82 |
62 |
M10*21 |
81
106,4
|
13 |
21 |
8 |
11,5 |
8,6 |
3,3 |
G-M6 |
|
LSA 45 A
LA DEL LSA 45
|
60 |
120 |
137,7
169,5
|
37,5 |
10 |
100 |
80 |
M12*25 |
102,5
134,3
|
13 |
25 |
10 |
13,5 |
10,6 |
3,3 |
G-PT1/8 |
| Modelo |
Tamaño del carril |
Grado de la carga básica |
Momento estático permisible |
Peso |
|
Altura
H
|
Anchura
W
|
Echada
P
|
E
std
|
D*h*d |
Carga dinámica C
KN
|
Carga estática C0
KN
|
P.M.
KN*m
|
MI
KN*m
|
SR.
KN*m
|
Resbalador
Kilogramo
|
Guía
KG/m
|
| Solo * |
Double* |
Solo * |
Double* |
| LSA 15 A |
15 |
15 |
60 |
20 |
7.5*5.3*4.5 |
11,8 |
18,9 |
0,12 |
0,68 |
0,12 |
0,68 |
0,14 |
0,18 |
1,5 |
|
LSA 20 A
LA DEL LSA 20
|
20 |
18 |
60 |
20 |
9.5*8.5*6 |
19,7
23,3
|
29,5
39,3
|
0,23
0,39
|
1,42
2,23
|
0,23
0,39
|
1,42
2,23
|
0,29
0,38
|
0,4
0,52
|
2,4 |
|
LSA 25 A
LA DEL LSA 25
|
23 |
22 |
60 |
20 |
11*9*7 |
28,1
34,4
|
42,4
56,6
|
0,39
0,67
|
2,20
3,52
|
0,39
0,67
|
2,20
3,52
|
0,48
0,63
|
0,62
0,82
|
3,4 |
|
LSA 30 A
LA DEL LSA 30
|
28 |
26 |
80 |
20 |
14*12*9 |
39,2
47,9
|
57,8
77,0
|
0,62
1,07
|
3,67
5,81
|
0,62
1,07
|
3,67
5,81
|
0,79
1,05
|
1,09
1,43
|
4,8 |
|
LSA 35 A
LA DEL LSA 35
|
34 |
29 |
80 |
20 |
14*12*9 |
52,0
63,6
|
75,5
100,6
|
0,93
1,60
|
5,47
8,67
|
0,93
1,60
|
5,47
8,67
|
1,25
1,67
|
1,61
2,11
|
6,6 |
|
LSA 45 A
LA DEL LSA 45
|
45 |
38 |
105 |
22,5 |
20*17*14 |
83,8
102,4
|
117,9
157,3
|
1,81
3,13
|
10,67
16,95
|
1,81
3,13
|
10,67
16,95
|
2,57
3,43
|
2,98
3,9
|
11,5 |
Nota: Los requisitos para las especificaciones 55 y 65, utilizan por favor el modelo de LSA-B/LSA-LB.
Note*: Solo: solo doble del resbalador: la doble cara arregló firmemente.
Nota: La vida de cansancio clasificada básica de la guía linear del balanceo de la bola es C los 50km. Si la C de la vida de cansancio clasificada de los 50km se convierte hasta el 100km, su C100 se puede utilizar en la forma más baja C=C100*1.26.
Ventajas lineares de la guía:
Rigidez de A. High y alta carga
Funcionamiento de B.Smooth, de poco ruido y no-contaminación
Accurancy de C.High y creación fácil
Uso:
Equipo electrónico, máquina de prueba extensible y el equipo de medida tridimensional digital del coordenada,
Equipo de la precisión, y máquinas-herramientas multiaxiales, prensas, amoladora de la herramienta, cortadora automática de gas,
La impresora, la clasificadora de tarjeta, las máquinas del envasado de alimentos y la otra maquinaria industrial deslizando componentes
