Detalles del producto
Lugar de origen: China
Nombre de la marca: SFT
Número de modelo: SC30UU SCS30UU
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: negotiable
Detalles de empaquetado: cartón, plataforma
Tiempo de entrega: 20-45DAYS
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 50000pcs/month
Material: |
Acerocromo |
Grado de la precisión: |
P0 P4 P5 P6 |
Aspereza: |
Ra0.4-0.8 |
Lubricado: |
Aceite |
Tipo: |
LINEAR, linear |
Dureza: |
59-63 HRC |
Material: |
Acerocromo |
Grado de la precisión: |
P0 P4 P5 P6 |
Aspereza: |
Ra0.4-0.8 |
Lubricado: |
Aceite |
Tipo: |
LINEAR, linear |
Dureza: |
59-63 HRC |

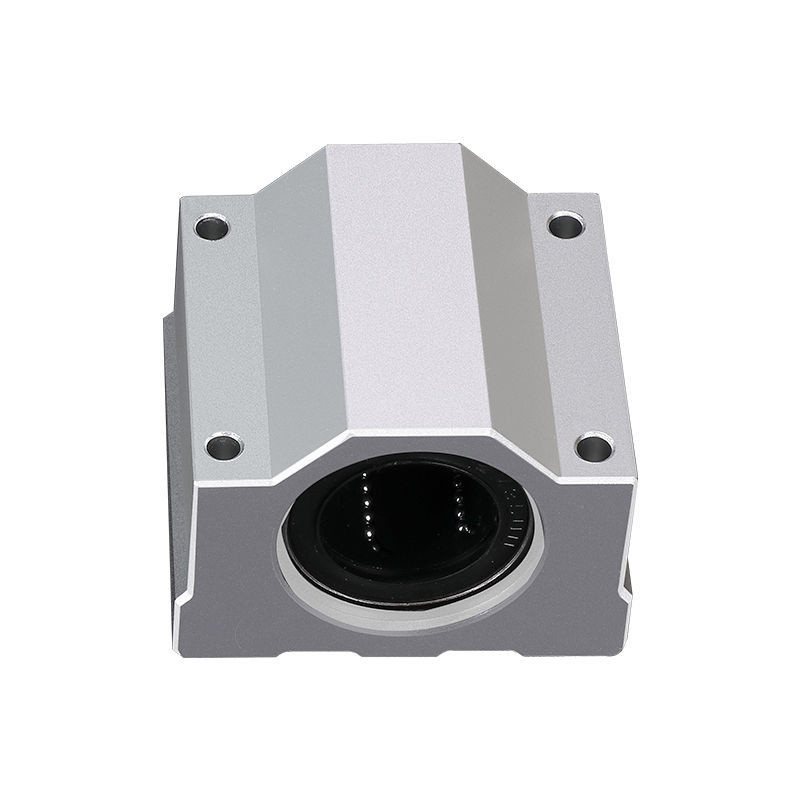

bloque cercano de la diapositiva del carro linear de las unidades que lleva el bloque de guía linear de desplazamiento de SCS30UU
Descripción de producto del transporte del movimiento linear
Unidad del transporte del movimiento linear/serie del SC… LUU del SC… UU del bloque
El llevar linear es una producción barata de sistema del movimiento linear para el viaje ilimitado conjuntamente con el eje del cilindro. Desde llevar el contacto del punto de bola con el eje, así que el uso de pequeñas cargas. Con la rotación mínima de la bola de fricción, que puede obtener el movimiento liso de alta precisión. Fricción de poco ruido, baja, alta precisión, alta vida. Debido a contacto del punto entre la bola y el eje recto, la fricción pequeña, precisión del movimiento es alta.
Los transportes lineares se utilizan conjuntamente con el eje linear endurecido. Para los sistemas infinitos de un movimiento linear. La bola y el eje endurecido porque es el punto del contacto, permitiendo la carga es pequeños, pero el movimiento linear de la fricción mínima, alta precisión, movimiento rápido. Utilizado principalmente para el movimiento linear pasó.
Uso
Carril de guía del movimiento linear y serie del bloque TBR/SBR con el serface liso, poca fricción, de poco ruido, son ampliamente utilizados en sistema del movimiento linear. Por ejemplo, sacador, máquina de pulir de la herramienta, cortadora automática, impresora, clasificadora de tarjeta, máquina del envasado de alimentos, otras partes de desplazamiento en la maquinaria industrial.
| Estándar | Grado de la carga básica | Peso (gf) | Dimensionsmm) | ||||||||||||||
| Designación | Transporte del trazador de líneas | C dinámica N | Co estático N | Diámetro del eje | Dimensiones nominales (milímetros) | SC… UU | |||||||||||
| h | D | W | H | G | J | E | S1×I | S2 | K | L | |||||||
| SC8UU | LM8UU | 260 | 400 | 56 | Φ8 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 30 |
| SC10UU | LM10UU | 370 | 540 | 90 | Φ10 | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | Φ4.3 | 21 | 35 |
| SC12UU | LM12UU | 410 | 590 | 112 | Φ12 | 15 | 21 | 42 | 28 | 24 | 8 | 30,5 | 5,75 | M5×12 | Φ4.3 | 26 | 36 |
| SC13UU | LM13UU | 500 | 770 | 123 | Φ13 | 15 | 22 | 44 | 30 | 24,5 | 8 | 33 | 5,5 | M5×12 | Φ4.3 | 26 | 39 |
| SC16UU | LM16UU | 770 | 1170 | 189 | Φ16 | 19 | 25 | 50 | 38,5 | 32,5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 44 |
| SC20UU | LM20UU | 860 | 1370 | 237 | Φ20 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 50 |
| SC25UU | LM25UU | 980 | 1560 | 555 | Φ25 | 26 | 38 | 76 | 51,5 | 42 | 12 | 54 | 11 | M8×18 | Φ7 | 50 | 67 |
| SC30UU | LM30UU | 1560 | 2740 | 685 | Φ30 | 30 | 39 | 78 | 59,5 | 49 | 15 | 58 | 10 | M8×18 | Φ7 | 58 | 72 |
| SC35UU | LM35UU | 1600 | 3130 | 1100 | Φ35 | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | Φ7 | 60 | 80 |
| SC40UU | LM40UU | 2150 | 4010 | 1600 | Φ40 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.7 | 60 | 90 |
| SC50UU | LM50UU | 3820 | 7930 | 3350 | Φ50 | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | Φ8.7 | 80 | 110 |
