Perfil bajo de las vías guías del Lm de la bola de la serie HGH15CA HGW15CC de HGR

Name: Perfil bajo de las vías guías del Lm de la bola de la serie HGH15CA HGW15CC de HGR
Brand: Shaanxi Fortune Industries Co.ltd
SKU: HGR25
Price: 50.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: SFT

Número de modelo: HGR25

Condiciones de pago y envío

Cantidad de orden mínima: negociable

Precio: negotiable

Detalles de empaquetado: cartón, plataforma

Tiempo de entrega: 20-45DAYS

Condiciones de pago: L/C, T/T, Western Union, MoneyGram

Capacidad de la fuente: 50000PCS/MONTH

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                Vías guías del Lm de la bola de HGW15CC, Vías guías del Lm de la bola de HGH15CA, Vías guías lineares de HGH15CA


Distancia del agujero de la diapositiva:	60 mm	En bloques:	Tipo cuadrado (CH)
Ancho:	25 mm	Serie:	vía guía linear
Material:	gcr15	Solicitud:	Maquinaria

Distancia del agujero de la diapositiva:	60 mm
En bloques:	Tipo cuadrado (CH)
Ancho:	25 mm
Serie:	vía guía linear
Material:	gcr15
Solicitud:	Maquinaria

Perfil bajo de las vías guías del Lm de la bola de la serie HGH15CA HGW15CC de HGR

buena calidad HGR serie HGH15CA HGW15CC bola de perfil bajo guía lm guía lineal

Descripción del producto

Las guías lineales proporcionan un tipo de movimiento lineal que utiliza elementos rodantes recirculantes entre un riel perfilado y un bloque de rodamiento.El coeficiente de fricción en una guía lineal es de solo 1/50 en comparación con un carro tradicional y son capaces de soportar cargas en todas las direcciones.

Con estas características, una guía lineal puede lograr una alta precisión y una precisión de movimiento muy mejorada.Hiwin Corporation ofrece múltiples series de guías lineales y cada serie presenta diferentes opciones de tamaños, capacidades de carga, precisiones y más.

Rasgo

(1) Alta precisión de posicionamiento
Cuando la guía lineal se utiliza como guía lineal, dado que la fricción de la guía lineal es fricción de rodadura, no solo el coeficiente de fricción se reduce a 1/50 de la guía deslizante, sino también la diferencia entre la fricción dinámica y la fricción estática. es pequeño.Por lo tanto, cuando la cama está funcionando, no hay deslizamiento y se puede lograr una precisión de posicionamiento de μm.

(2) menos desgaste
La guía deslizante tradicional inevitablemente provocará una precisión de movimiento deficiente de la plataforma debido al flujo inverso de la película de aceite, y la lubricación no será suficiente debido al movimiento, lo que provocará el desgaste de la superficie de contacto de la pista de rodadura, lo que afectará gravemente la precisión.El desgaste de la guía rodante es muy pequeño, por lo que la máquina puede mantener la precisión durante mucho tiempo.

(3) Caballos de fuerza de baja potencia de movimiento de alta velocidad
Dado que la fricción de la guía lineal es muy pequeña, la cama se puede operar con menos potencia, especialmente cuando la cama funciona en una operación regular de ida y vuelta, y la pérdida de potencia de la máquina se puede reducir significativamente.

Modelo	Dimensión física			Dimensión de bloque
	H	H1	norte	W	B	B1	C	L1	L	k1	k2	GRAMO	M xL	T	H2	H3
HCH 15CA	28	4.3	9.5	34	26	4	26	39.4	61.4	10	4.85	5.3	M4x5	6	7.95	7.7
HCH 20CA	30	4.6	12	44	32	6	36	50.5	77.5	12.25	6	12	M5x6	8	6	6
HCH 20HA							50	65.2	92.6	12.6
HCH 25CA	40	5.5	12.5	48	35	6.5	35	58	84	16.8	6	12	M6x8	8	10	9
HCH 25HA							50	78.6	104.6	19.6
HCH 30CA	45	6	dieciséis	60	40	10	40	70	97.4	20.25	6	12	M8x10	8.5	9.5	13.8
HCH 30HA							60	93	120.4	21.75
HCH 35CA	55	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x10	10.2	dieciséis	19.6
HCH 35HA							72	105.8	138.2	22.5
HCH 45CA	70	9.5	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	dieciséis	18.5	30.5
HCH 45HA							80	128.8	171.2	28,9
HCH 55CA	80	13	23.5	100	75	12.5	75	117.7	166.7	27.35	11	12.9	M12x18	17.5	22	29
HCH 55HA							95	155.8	204.8	36.4
HCH 65CA	90	15	31.5	126	76	25	70	144.2	200.2	43.1	14	12.9	M16x20	25	15	15
HCH 65HA							120	203.6	259.6	47.8

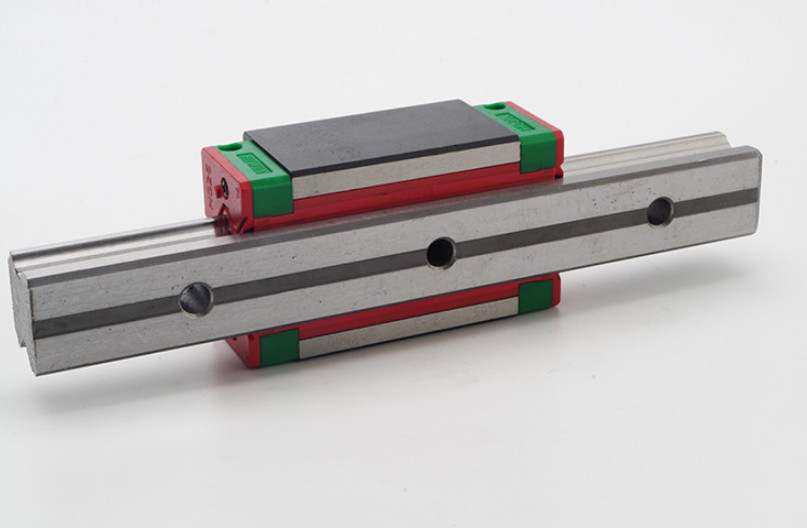

Perfil bajo de las vías guías del Lm de la bola de la serie HGH15CA HGW15CC de HGR 0
