Detalles del producto
Lugar de origen: China
Nombre de la marca: SFT
Número de modelo: PHS16
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: negotiable
Detalles de empaquetado: Cartón, plataforma
Tiempo de entrega: 30-45days
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 50000pcs/Month
Color: |
Astilla |
Tipo: |
EXTREMO DE BARRA |
Material: |
Acero cromado |
Tamaño de diámetro interior: |
5 - 30 milímetros |
Aplicación: |
Industria,Maquinaria |
Característica: |
de poco ruido |
Color: |
Astilla |
Tipo: |
EXTREMO DE BARRA |
Material: |
Acero cromado |
Tamaño de diámetro interior: |
5 - 30 milímetros |
Aplicación: |
Industria,Maquinaria |
Característica: |
de poco ruido |

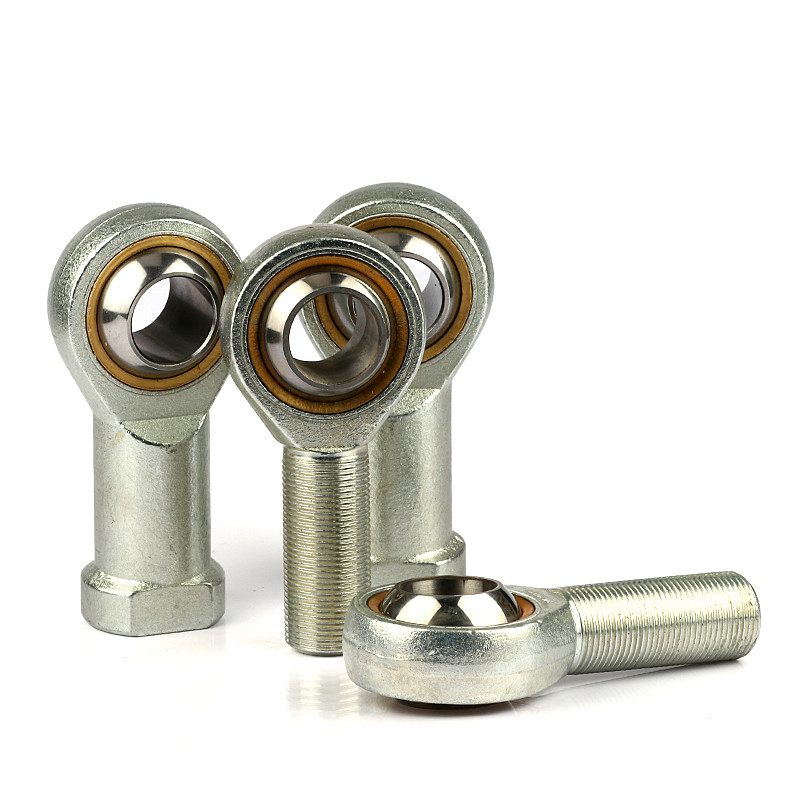

Cojinete de extremos de varilla roscada hembra de rótula de alta precisión
Descripción derodamientos de extremos de varilla roscada:
El cojinete del extremo de la barra consta de una cabeza en forma de ojo con un vástago integral que forma una carcasa y un cojinete liso esférico estándar, o un anillo interior del cojinete liso esférico, o un anillo interior del cojinete liso esférico y una capa deslizante entre el orificio de la cabeza y el anillo interior.Por regla general, los extremos de las varillas están disponibles con roscas macho o hembra a la izquierda o a la derecha.Los extremos de las varillas tienen las combinaciones de superficie de contacto deslizante acero sobre acero, acero sobre bronce, acero sobre material compuesto de PTFE, acero sobre tela de PTFE y acero sobre plástico de PTFE.
Rod End es un rodamiento deslizante esférico que incorpora un anillo interior esférico con precisión y dureza equivalentes a las de los rodamientos de bolas de acero.Proporciona un movimiento de rotación y oscilación muy suave sin juego.
Aplicación derodamientos de extremos de varilla roscada:
Los cojinetes de los extremos de las barras se utilizan ampliamente en automóviles, compresores, construcción, motores eléctricos, industria alimentaria, electrodomésticos, etc. Como elemento rodante, gira el mundo.
| Nombre del producto |
SFT Número |
Dimensiones mm | Capacidades de carga KN | Peso ≈kg |
|||||||||||||
| d | d3 | B | C1 máximo |
l1 máximo |
d2 máximo |
h | l2 máximo |
dk | R1s min |
d1 | α° ≈ |
C | Co | ||||
| Cojinete de extremo de barra | POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0.3 | 7.7 | 13 | 3.25 | 5.7 | 0.013 | |
| Cojinete de extremo de barra | POS6 | 6 | M6 | 9 | 6.75 | 23 | 20 | 36 | 46 | 12.7 | 0.3 | 8.9 | 13 | 4.3 | 72 | 0.02 | |
| Cojinete de extremo de barra | POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0.3 | 10.3 | 14 | 7.2 | 11.6 | 0.03 | |
| Cojinete de extremo de barra | POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0.3 | 12.9 | 13 | 10 | 14.5 | 0.055 | |
| Cojinete de extremo de barra | POS12 | 12 | M12 | dieciséis | 12 | 34 | 30 | 54 | 69 | 22.225 | 0.3 | 15.4 | 13 | 13.4 | 17 | 0.085 | |
| Cojinete de extremo de barra | POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0.3 | 16.8 | dieciséis | 17 | 24 | 0.14 | |
| Cojinete de extremo de barra | POS16 | dieciséis | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0.3 | 19.3 | 15 | 21.6 | 28.5 | 0.21 | |
| Cojinete de extremo de barra | POS18 | 18 | M18X1.5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31.75 | 0.3 | 21.8 | 15 | 26 | 42.5 | 0.28 | |
| Cojinete de extremo de barra | POS20 | 20 | M20X1.5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0.3 | 24.3 | 14 | 31.5 | 52.5 | 0.38 | |
| Cojinete de extremo de barra | POS22 | 22 | M22X1.5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0.3 | 25.8 | 15 | 38 | 57 | 0.48 | |
| Cojinete de extremo de barra | POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42.85 | 0.3 | 29.5 | 15 | 47.5 | 68 | 0,64 | |
| Cojinete de extremo de barra | POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47.6 | 0.3 | 33.7 | 15 | 58 | 75,5 | 0,96 | |
| Cojinete de extremo de barra | POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50.8 | 0.3 | 34.8 | 17 | 64 | 88 | 1.1 | |
| Nombre del producto |
SFT Número |
Dimensiones mm | Capacidades de carga KN | Peso ≈kg |
|||||||||||||||
| d | d3 | B | C1 máximo |
W | l3 min |
d2 máximo |
l4 máximo |
h1 | l5 máximo |
d4 máximo |
d5 máximo |
dk | α° ≈ |
C | Co | ||||
| Cojinete de extremo de barra | PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0.016 | |
| Cojinete de extremo de barra | PHS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0.022 | |
| Cojinete de extremo de barra | PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | dieciséis | 15.875 | 14 | 7.2 | 11.6 | 0.047 | |
| Cojinete de extremo de barra | PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0.077 | |
| Cojinete de extremo de barra | PHS12 | 12 | M12 | dieciséis | 12 | 19 | 24 | 30 | sesenta y cinco | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 | |
| Cojinete de extremo de barra | PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | dieciséis | 17 | 24 | 0.16 | |
| Cojinete de extremo de barra | PHS16 | dieciséis | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 | |
| Cojinete de extremo de barra | PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0.32 | |
| Cojinete de extremo de barra | PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0.42 | |
| Cojinete de extremo de barra | PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0.54 | |
| Cojinete de extremo de barra | PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42.85 | 15 | 47.5 | 68 | 0.73 | |
| Cojinete de extremo de barra | PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0.98 | |
| Cojinete de extremo de barra | PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 | |
Material de derodamientos de extremos de varilla roscada:
Rótula de acero y zincado, con rosca macho o hembra, superficie esférica con revestimiento de bronce, aro interior de acero al cromo al carbono, superficie esférica con cromado, se puede lubricar mediante un niple o un orificio en la cabeza del vástago.Tiene características de gran capacidad de carga, fácil montaje y desmontaje y simplificación de mecanismos.
