Detalles del producto
Lugar de origen: China
Nombre de la marca: SFT
Número de modelo: POS16
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: negotiable
Detalles de empaquetado: Cartón, plataforma
Tiempo de entrega: 20-45days
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 50000pcs/Month
materail: |
Acero cromado |
Embalaje: |
Tube+individual plástico Box+carton |
Uso: |
Industria, maquinaria, aviación, agrícola, precisión |
Muestra: |
Muestra disponible, libre disponible, muestra libre para los extremos de barra de la junta de rótula |
Tipo: |
EXTREMO DE BARRA |
Tamaño: |
Tamaño normal |
materail: |
Acero cromado |
Embalaje: |
Tube+individual plástico Box+carton |
Uso: |
Industria, maquinaria, aviación, agrícola, precisión |
Muestra: |
Muestra disponible, libre disponible, muestra libre para los extremos de barra de la junta de rótula |
Tipo: |
EXTREMO DE BARRA |
Tamaño: |
Tamaño normal |

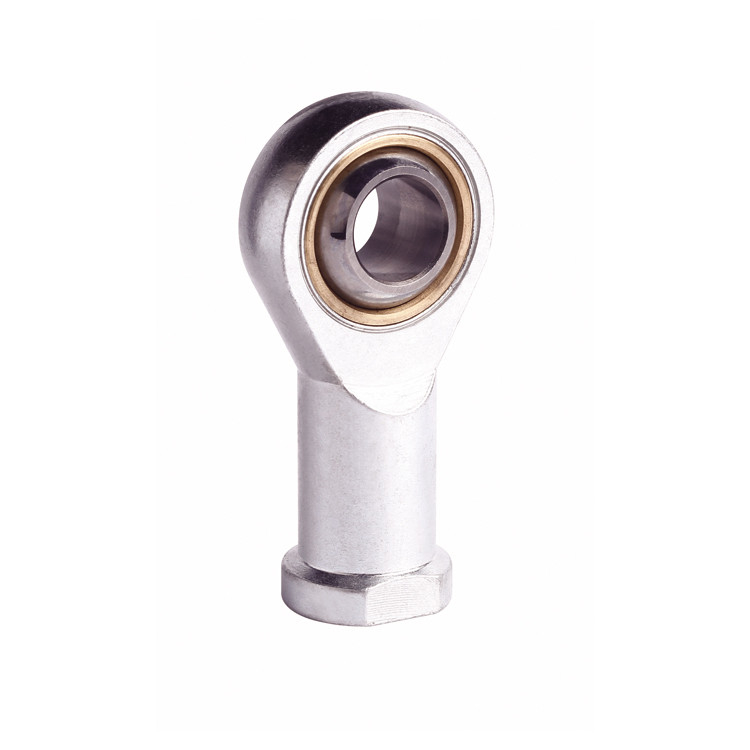

Transporte común de barra POS16 de la mano masculina femenina del extremo de derecha a izquierda
Características del transporte de derecha a izquierda del extremo de barra:
• Maitenance-requerido
• Vivienda: el acero de carbono y el cinc blanco platearon
• Bola de acero: 52100 la tierra acerocromo, de la precisión endurecida y el cromo plateado
• Raza: De bronce
Dimensiones del transporte de derecha a izquierda del extremo de barra:
• Diámetro interior (diámetro interior): 5m m
• Diámetro exterior (cabeza): 16m m
• Hilo: M5x0.8 (mano derecha)
• Longitud total: 35m m
• Desalineamiento angular máximo: 13 grados
• Centro de la bola a basar de caña: 27m m
• Longitud a través del diámetro interior: 8m m
• Longitud del hilo: 10m m
|
SFT Número |
Dimensiones milímetro | Grados KN de la carga | Peso ≈kg |
||||||||||||||
| d | d3 | B | C1 máximo |
W | l3 minuto |
d2 máximo |
l4 máximo |
h1 | l5 máximo |
d4 máximo |
d5 máximo |
DK | α° ≈ |
C | Co | ||
| PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8,5 | 11 | 11,11 | 13 | 3,25 | 5,7 | 0,016 |
| PHS6 | 6 | M6 | 9 | 6,75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12,7 | 13 | 4,3 | 7,2 | 0,022 |
| PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12,5 | 16 | 15,875 | 14 | 7,2 | 11,6 | 0,047 |
| PHS10 | 10 | M10 | 14 | 10,5 | 17 | 21 | 26 | 56 | 43 | 6,5 | 15 | 19 | 19,05 | 13 | 10 | 14,5 | 0,077 |
| PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6,5 | 17,5 | 22 | 22,225 | 13 | 13,4 | 17 | 0,1 |
| PHS14 | 14 | M14 | 19 | 13,5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25,4 | 16 | 17 | 24 | 0,16 |
| PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28,575 | 15 | 21,6 | 28,5 | 0,22 |
| PHS18 | 18 | M18X1.5 | 23 | 16,5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31,75 | 15 | 26 | 42,5 | 0,32 |
| PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27,5 | 35 | 34,925 | 14 | 31,5 | 42,5 | 0,42 |
| PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38,1 | 15 | 38 | 57 | 0,54 |
| PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33,5 | 42 | 42,85 | 15 | 47,5 | 68 | 0,73 |
| PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47,6 | 15 | 58 | 75 | 0,98 |
| PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50,8 | 17 | 64 | 88 | 1,1 |
Usos comunes del transporte de extremo de barra:
Los transportes de extremo de barra comunes son ampliamente utilizados en la ingeniería hidráulica, el metal que forma las máquinas-herramientas, la maquinaria de la ingeniería, el equipo de la automatización, amortiguadores de choque automotrices, maquinaria de la irrigación y otras industrias.
