Transporte de la junta de rótula de los cilindros hidráulicos del nudillo PTEF para el vehículo universal

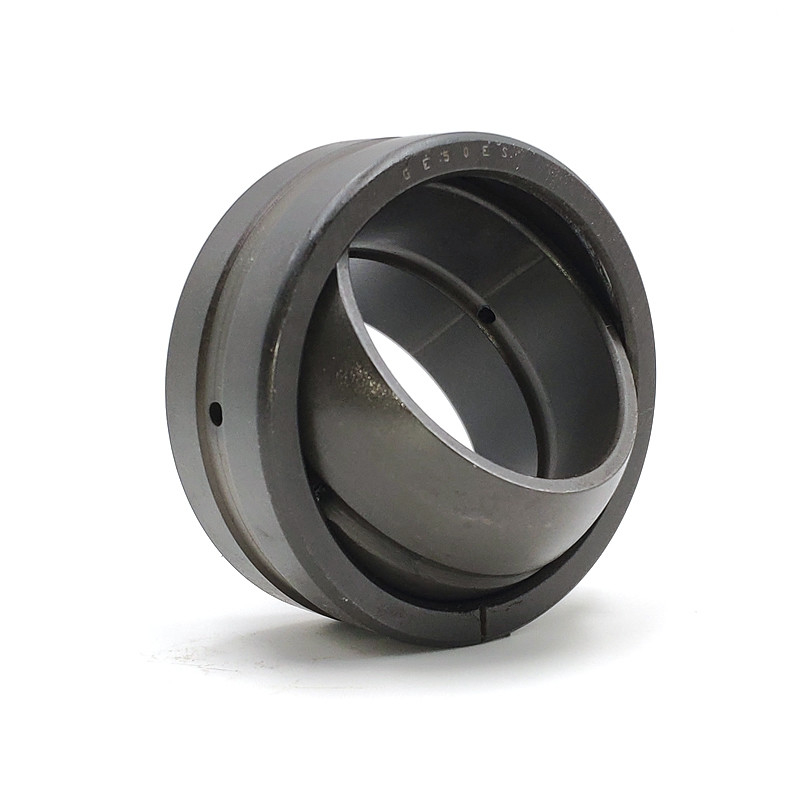

Nudillo llano esférico que lleva para el vehículo universal

Los transportes llanos tienen un anillo interno con un cuerpo sphered fuera del diámetro y un anillo externo con haber sphered correspondientemente pero cóncavos esféricos superficie interior. Su diseño los hace particularmente convenientes para llevar los arreglos donde los movimientos de la alineación entre el eje y la vivienda tienen que ser acomodados, o donde inclinable oscilante o periódico o los movimientos de la matanza debe ser posibles a las velocidades de desplazamiento relativamente lentas.

Los transportes llanos esféricos que requieren mantenimiento tienen el acero-en-acero de la combinación de la superficie de contacto de desplazamiento. Transportes con esta combinación de la superficie de contacto de desplazamiento requerir el relubrication regular. La alta resistencia de desgaste de las superficies de deslizamiento hace estos transportes especialmente convenientes para llevar los arreglos donde las cargas pesadas de la dirección de alternancia, las cargas de choque o las cargas estáticas pesadas tienen que ser acomodadas. Los transportes que tienen extensiones cilíndricas en ambos lados del anillo interno se piensan para los usos donde las mangas de espaciador se arreglan normalmente en cualquier lado del transporte, o se diseñan especialmente para los arreglos que llevan de cilindros hidráulicos.

Catálogo que lleva llano esférico

Modelo	d (milímetro)	D (milímetro)	B (milímetro)	C (milímetro)	Peso (kg/pc)
GE8ES	8	16	8	5	0,008
GE10ES	10	19	9	6	0,012
GE12ES	12	22	10	7	0,017
GE15ES	15	26	12	9	0,027
GE17ES	17	30	14	10	0,041
GE20ES	20	35	16	12	0,066
GE25ES	25	40	20	16	0,119
GE30ES	30	47	22	18	0,153
GE35ES	35	55	25	20	0,233
GE40ES	40	62	28	22	0,306
GE45ES	45	68	32	25	0,427
GE50ES	50	75	32	28	0,546
GE60ES	60	90	44	36	1,045
GE70ES	70	105	49	40	1,55
GE80ES	80	120	55	45	2,31
GE90ES	90	130	60	50	2,75
GE100ES	100	150	70	55	4,45

Usos del transporte llano esférico:

La aplicabilidad de este tipo es muy extensa, y ShS40 se indica a menudo en la documentación para las máquinas y el equipo, aunque el diseño más moderno de ShSP40 sea más conveniente para la instalación y la operación. De las unidades comunes del equipo donde está instalado, lo que sigue puede ser observado: un puño de extensión del sistema de frenos de MAZ, impulsiones del control de tractor, por ejemplo, TT-4M, un cilindro rotatorio y una caja de cambios de la impulsión de algunos modelos de BelAZ, un tirón de los coches de la tranvía, una barra de la torsión de cosechadoras y muchas otras unidades de los vehículos de motor y del diverso equipo.
