Rodamiento de rodillos de aguja del extremo abierto DL3520
, Rodamiento de rodillos de aguja del complemento completo HRC58
, Rodamiento de rodillos de aguja de los automóviles de Sft

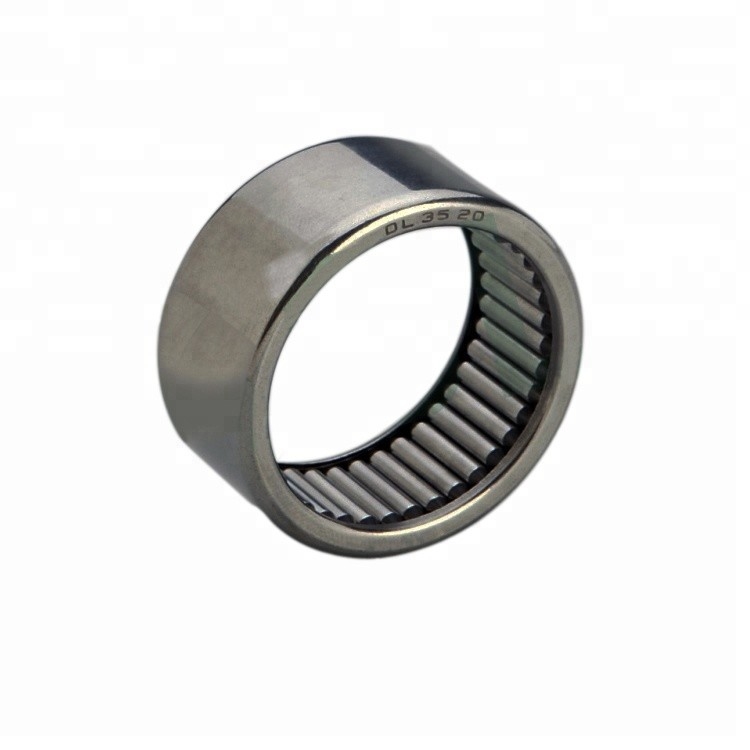

Rodamiento de rodillos de aguja del extremo abierto del complemento completo DL3520 35 x 43 x 20M M
Rodamiento de rodillos de aguja del extremo abierto del complemento completo
Descripción del rodamiento de rodillos de aguja del extremo abierto del complemento completo:
El rodamiento de rodillos de aguja es una unidad que lleva integrada por el anillo externo trabajado a máquina y el anillo interno, jaula y
montaje del rodillo de la aguja que ofrece la pequeña altura de la sección, la capacidad de carga grande y la rigidez, compactas
estructura y exactitud giratoria tamaño pequeño, alta con la estructura del anillo interno dispuesto.
El rodamiento de rodillos de aguja es caracterizado por las estructuras múltiples, adaptabilidad y fácil amplios
instalación.
Es ampliamente utilizado en automóvil, peaje de la máquina, torno, metalúrgico, materia textil, industria de impresión y
etc. diverso equipo de la maquinaria. Con esta clase de transporte, el diseño de máquina puede realizar
meta de a escala reducida y de ligero.
Los tipos de diseños complementan por completo el rodamiento de rodillos de aguja del extremo abierto:
Esta clase de transporte tiene estilos estructurales múltiples para la opción de clientes, por ejemplo
serie estrecha y amplia, con o sin los anillos, las jaulas, costilla o lacres internos. Puede ser diseñada
según los requisitos estructurales especiales de clientes también.
| Tipo |
Dimensión (milímetros) |
| Fw |
D |
C |
| DL610 |
6 |
12 |
10 |
| DL810 |
8 |
14 |
10 |
| DL91412 |
9 |
14 |
12 |
| DL1012 |
10 |
16 |
12 |
| DL1210 |
12 |
18 |
10 |
| DL1212 |
12 |
18 |
12 |
| DL1312 |
13 |
10 |
12 |
| DL1412 |
14 |
20 |
12 |
| DL1512 |
15 |
21 |
12 |
| DL1612 |
16 |
22 |
12 |
| DL1712 |
17 |
23 |
12 |
| DL1812 |
18 |
24 |
12 |
| DL1816 |
18 |
24 |
16 |
| DL182416P |
18 |
24 |
16 |
| DL2012 |
20 |
26 |
12 |
| DL2016 |
20 |
26 |
16 |
| DL2216 |
22 |
28 |
16 |
| DL2516 |
25 |
33 |
16 |
| DL2520 |
25 |
33 |
20 |
| DL2820 |
28 |
36 |
20 |
| DL3016 |
30 |
38 |
16 |
| DL3020 |
30 |
38 |
20 |
| DL3025 |
30 |
38 |
25 |
| DL354216P |
35 |
42 |
16 |
| DL3516 |
35 |
43 |
16 |
| DL3520 |
35 |
43 |
20 |
| DL4016 |
40 |
48 |
16 |
| DL4020 |
40 |
48 |
20 |
| DL4416 |
44 |
52 |
16 |
| DL455216P |
45 |
52 |
16 |
| DL4716 |
47 |
55 |
16 |
| DL5012 |
50 |
58 |
12 |
| DL5018 |
50 |
58 |
18 |
| DL5020 |
50 |
58 |
20 |
| DL5520 |
55 |
63 |
|
Rodamiento de rodillos de aguja del extremo abierto del complemento completo de la característica:
- Rodamiento de rodillos exhausto de aguja de la taza para los usos con las altas cargas dinámicas
- La cáscara externa de acero dibujada (taza) tiene un corte transversal reducido para el uso en espacios restrictos
- Las guías de acero de la jaula y espacian uniformemente los rodillos para la fricción, la vibración, y el ruido reducidos
- rodillos de acero Por-endurecido, del alto-carbono de cromo para la tolerancia de calor y durabilidad bajo cargas pesadas
La tolerancia dimensional y la exactitud geométrica se basa en GB/T5801.
La diferencia mutua del diámetro del rodillo de la aguja es 2 um, y el grado de la precisión es clase
G2 (ISO GB/T309)
El diámetro del círculo inscrito se ajusta al grado F6 de la tolerancia antes de la colocación de externo
anillo con el montaje de la jaula y del rodillo
Llevar la liquidación corriente radial se ajusta al valor definido por la clase 0 grupos de GB/T4604
Grado especial de la precisión adentro basado en GB/T307.1
Para una información más completa sobre el requisito especial de llevar que corre la liquidación, círculo inscrito
y el grado de la precisión, entra en contacto con por favor a nuestra compañía
