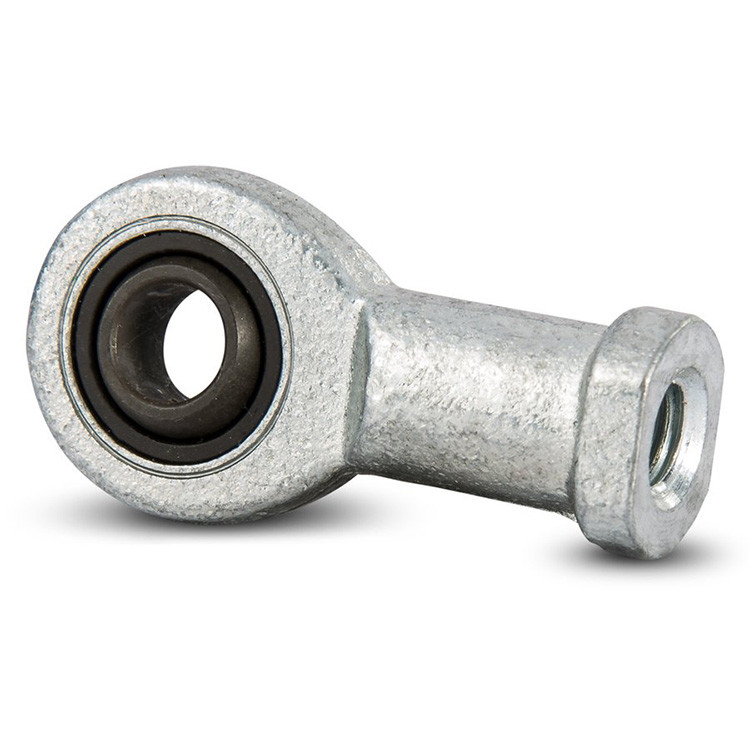

SI80ES Rod End Bearings With que lleva llano esférico radial un hilo femenino

SI80ES Rod End Bearings que lleva llano esférico radial

Diseño y características

Los extremos de Rod consisten en una cabeza de la barra y un transporte llano esférico. En el caso de extremos de barra mantenimiento-que requieren, el transporte llano esférico consiste en el acero material de la combinación/el de acero o de acero/el bronce. El mantenimiento regular y el relubrication es por lo tanto esenciales.

El extremo de barra SI. .ES, SI. .ES-2RS, SIL. .ES requiere mantenimiento. Tienen una combinación de la superficie de contacto de desplazamiento de acero/acero y son convenientes para las cargas estáticas pesadas así como para las cargas de choque.

Un transporte común, también conocido como junta del heim (Norteamérica) o subió común (BRITÁNICO y a otra parte), es una junta de articulación mecánica.
Tales juntas se utilizan en los extremos de palancas de mando, vínculos de dirección, barras de lazo, o dondequiera una junta de articulación de la precisión isrequired. Un eslabón giratorio de la bola con una abertura con la cual un perno u otro
el hardware de atadura puede pasar se presiona en una cubierta circular con un eje roscado atado. La porción roscada puede ser eithermale o hembra.

La carga de la parte radial del oso de Rod End Bearing PHS10L principalmente, pero también puede soportar una determinada cantidad de carga axial que tenga poca fricción, alta velocidad de limitación, mucha tipo de tamaño y las formas. Es conveniente para los instrumentos de precisión, los motores de poco ruido, los automóviles, las motocicletas y la maquinaria general, la industria de la maquinaria, la clase más común de transporte.

Rod End es un transporte de diapositiva esférico que incorpora un anillo interno esférico con la precisión y la dureza equivalente a la de los rodamientos de acero. Proporciona la rotación muy lisa y el movimiento oscilante sin juego.

especificaciones

	Designaciones:	SI80ES, SI80ES-2RS
	d:	80 milímetros
	B:	55 milímetros
	dk:	105 milímetros
	h1:	295 milímetros
	α:	5°
	Peso:	19 KILOGRAMOS
	Ring Material:	Acerocromo
	Superficie de contacto:	Acero/acero
	Sellado:	Ábrase o 2RS
	Lubricante:	Requerir mantenimiento
	Montaje:	Hilo interno (hilo derecho)
