Detalles del producto
Lugar de origen: China.
Nombre de la marca: SFT
Número de modelo: ICE70
Condiciones de pago y envío
Cantidad de orden mínima: Negociable
Precio: negotiable
Detalles de empaquetado: cartón, paleta
Tiempo de entrega: 20-45DAYS
Condiciones de pago: L/C, T/T, Western Union, MoneyGram
Capacidad de la fuente: 50000 piezas/mes
Finalización: |
Negro, Antioxidante |
Tamaño: |
identificación 20 ~ 260 |
El material: |
Acero cromado GCr15 |
El tipo: |
Cojinetes lisos esféricos |
Aplicación: |
Industria, ingeniería |
Superficies de contacto deslizantes: |
Compuesto de acero/PTEF |
Finalización: |
Negro, Antioxidante |
Tamaño: |
identificación 20 ~ 260 |
El material: |
Acero cromado GCr15 |
El tipo: |
Cojinetes lisos esféricos |
Aplicación: |
Industria, ingeniería |
Superficies de contacto deslizantes: |
Compuesto de acero/PTEF |

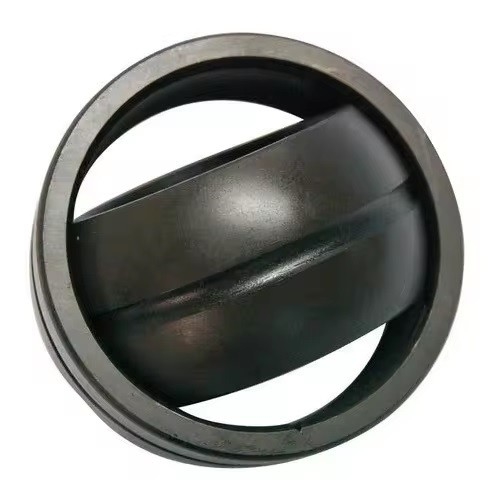

cilindro GE ES 2RS 20 40 60 articulación de bolas de rodamiento personalizada
Descripción del producto de rodamientos planos esféricos:
Los rodamientos planos esféricos radiales tienen un anillo interior con un diámetro exterior esférico convexo y un anillo exterior con una superficie interior correspondiente esférica pero cóncava.Su diseño los hace particularmente adecuados para dispositivos de rodamientos donde los movimientos de alineación entre el eje y la carcasa deben acomodarse, o cuando sean posibles movimientos de inclinación o giro oscilantes o recurrentes a velocidades de deslizamiento relativamente lentas.
Los rodamientos de superficie plana radial esférica que requieren mantenimiento tienen la combinación de superficie de contacto deslizante acero sobre acero..La alta resistencia al desgaste de las superficies deslizantes hace que estos rodamientos sean especialmente adecuados para sistemas de rodamientos donde las cargas pesadas de dirección alterna,Las cargas de choque o las cargas estáticas pesadas deben adaptarse.Los rodamientos que tengan extensiones cilíndricas a ambos lados del anillo interior están destinados a aplicaciones en las que normalmente se dispongan mangas de espaciador a ambos lados del rodamiento.o están especialmente diseñados para las instalaciones de rodamientos de cilindros hidráulicos.
Serie de rodamientos conjuntos:
Tipo GE...E: anillo exterior único, sin tanque de lubricación. Puede soportar cargas radiales y pequeñas cargas axiales en ambas direcciones.
Tipo GE...ES: anillo exterior de una sola costura con ranura de lubricación. Puede soportar cargas radiales y cargas axiales pequeñas en cualquier dirección.
Tipo GE...ES-2RS, tipo GEEW...ES-2RS: anillo exterior de una sola hendidura con ranura de lubricación y anillo de sellado en ambos lados. Puede soportar cargas radiales y pequeñas cargas axiales en ambas direcciones.
Tipo GE...ESN: anillo exterior de una sola hendidura, tipo GE...XSN: anillo exterior de doble hendidura (anillo exterior dividido) con ranura de aceite lubricante y anillo exterior con ranura de retención.Puede soportar cargas radiales y pequeñas cargas axiales en ambas direccionesSin embargo, cuando la carga axial es recibida por el anillo de retención, su capacidad para soportar cargas axial se reduce.
| No. del rodamiento. | Dimensiones (mm) | Nombres de carga No incluidos |
a° - ¿ Qué? |
peso ≈ kg |
|||||||
| d | D | B. El trabajo | c | Dk | Las | r1s | Dinámico | Estático | |||
| Se trata de: | 4 | 12 | 5 | 3 | 8 | 0.3 | 0.3 | 2 | 10 | 16 | 0.003 |
| Se trata de una | 5 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 3.4 | 17 | 13 | 0.005 |
| Se trata de: | 6 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 3.4 | 17 | 13 | 0.004 |
| Se trata de una | 8 | 16 | 8 | 5 | 13 | 0.3 | 0.3 | 5.5 | 27 | 15 | 0.008 |
| Se trata de la siguiente: | 10 | 19 | 9 | 6 | 16 | 0.3 | 0.3 | 8.1 | 40 | 12 | 0.011 |
| Se trata de la siguiente: | 12 | 22 | 10 | 7 | 18 | 0.3 | 0.3 | 10 | 53 | 10 | 0.015 |
| Se trata de una serie de | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 16 | 84 | 8 | 0.027 |
| Se trata de una | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 21 | 106 | 10 | 0.041 |
| Se trata de la siguiente: | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 30 | 146 | 9 | 0.066 |
| Se trata de una serie de | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 48 | 240 | 7 | 0.119 |
| Se trata de los siguientes elementos: | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 62 | 310 | 6 | 0.153 |
| Se trata de una | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 79 | 399 | 6 | 0.233 |
| Se trata de una serie de | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 99 | 495 | 7 | 0.306 |
| Se trata de una serie de | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 127 | 637 | 7 | 0.427 |
| Sección 5 | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 156 | 780 | 6 | 0.546 |
| Se trata de una | 55 | 85 | 40 | 32 | 74 | 0.6 | 1 | 200 | 1000 | 7 | 0.939 |
| Sección 6 | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 245 | 1220 | 6 | 1.04 |
| Se trata de la siguiente: | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 313 | 1560 | 6 | 1.55 |
| Se aplican las siguientes condiciones: | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 400 | 2000 | 6 | 2.31 |
| El número de unidades de producción | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 488 | 2440 | 5 | 2.75 |
| Se trata de un sistema de control de la calidad. | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 607 | 3030 | 7 | 4.45 |
| Se aplican los siguientes requisitos: | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 654 | 3270 | 6 | 4.82 |
| Se aplican los siguientes requisitos: | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 950 | 4750 | 6 | 8.05 |
| Se aplican las siguientes medidas: | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 1070 | 5350 | 7 | 11.02 |
| Se aplicará el procedimiento siguiente: | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 1360 | 6800 | 8 | 14.01 |
| Se aplican los siguientes requisitos: | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 1530 | 7650 | 6 | 18.65 |
| Se trata de un sistema de control de la calidad. | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 2120 | 10600 | 7 | 28.03 |
| Se aplican los siguientes requisitos: | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 2320 | 11600 | 8 | 35.51 |
| Se aplican los siguientes requisitos: | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 2550 | 12700 | 8 | 39.91 |
| Se aplican los siguientes requisitos: | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 3030 | 15190 | 7 | 51.54 |
| Se aplican los siguientes requisitos: | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 3570 | 17850 | 6 | 65.06 |
| Se trata de una serie de medidas de seguridad. | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 3800 | 19100 | 7 | 78.0 |
Aplicaciones del rodamiento plano esférico:
Motores eléctricos, aplicaciones automotrices, electrodomésticos, equipos industriales.
Los rodamientos planos esféricos radiales están diseñados para atender a todos los equipos de carga pesada.
Los rodamientos planos pueden adaptarse a varias superficies de contacto deslizantes.
Material compuesto de acero/PTFE y material de tejido de acero/PTFE.
El rango de producción es de ID15 mm a ID250 mm.
